Hoe u de juiste patchpaneelfabriek voor uw netwerkinfrastructuur selecteert

Kernfunctie en strategische waarde van patchpanelen

Een patchpaneel functioneert als een passief afsluitapparaat dat netwerkbekabeling consolideert in een gecentraliseerde, beheerbare interface. Wanneer horizontale kabels vanuit wandcontactdozen of werkstations de apparatuurruimte bereiken, eindigen ze aan de achterkant van het patchpaneel via IDC-modules (Insulation Displacement Connection). De naar voren gerichte poorten worden vervolgens aangesloten op schakelaars, routers of andere actieve apparatuur via korte patchkabels, doorgaans 1 tot 5 meter lang. Deze architectuur elimineert de noodzaak om de permanente infrastructuur te verstoren tijdens verhuizingen, toevoegingen en wijzigingen (MAC's), waardoor de downtime en fysieke slijtage van dure netwerkapparatuurpoorten wordt verminderd.

Moderne patchpaneelfabrieken produceren eenheden die voldoen aan de 19-inch rackstandaard, met hoogtes variërend van 1U (44 mm) tot 4U, afhankelijk van de poortdichtheid. Een standaard 1U-paneel biedt plaats aan 24 poorten, terwijl configuraties met hoge dichtheid 48 poorten in dezelfde verticale ruimte realiseren. De materiaalspecificatie omvat doorgaans koudgewalst staal (SPCC) met poedercoating voor EMI-afscherming en duurzaamheid, waardoor een levensduur van meer dan 750 insteekcycli per RJ45-aansluiting wordt gegarandeerd. IDC-modules zijn geschikt voor draaddiktes van 22 tot 26 AWG en ondersteunen zowel massieve installatiekabels als gestrande patchkabels.

Categoriespecificaties en prestatievergelijking

Patchpanelen worden gecategoriseerd volgens de TIA/EIA-568- en ISO/IEC 11801-standaarden, waarbij elke categorie de bandbreedtecapaciteit, datatransmissiesnelheden en maximale kanaalafstanden definieert. De keuze tussen Cat5e-, Kat6- en Kat6a-patchpanelen hangt af van de huidige netwerkvereisten en de verwachte bandbreedtegroei over een infrastructuurlevenscyclus van 10 tot 15 jaar.

Cat5e-patchpanelen blijven relevant voor spraaktoepassingen en onderhoud van oudere systemen, en ondersteunen datasnelheden tot 1 Gbps over 100 meter. Cat6-patchpanelen vergroten de bandbreedte tot 250 MHz en ondersteunen 10 Gbps-transmissie, hoewel er afstandsbeperkingen van toepassing zijn: 55 meter voor 10GBASE-T en 100 meter voor 1 Gbps. De draaddiktespecificatie verschuift van 24 AWG in Cat5e naar 23 AWG in Cat6, waarbij veel ontwerpen een centrale spline bevatten om gedraaide paren te isoleren en buitenaardse overspraak te verminderen.

Cat6a-patchpanelen vertegenwoordigen de huidige industriestandaard voor nieuwe installaties en bieden een bandbreedte van 500 MHz en een volledige capaciteit van 10 Gbps over het gehele kanaal van 100 meter. Deze categorie maakt gebruik van verbeterde afschermingsconfiguraties (F/UTP of S/FTP) om buitenaardse overspraak (ANEXT) te onderdrukken, wat van cruciaal belang wordt wanneer kabels worden gebundeld in omgevingen met hoge dichtheid. De kabeldiameter neemt merkbaar toe in vergelijking met Cat6, wat een zorgvuldige planning van de leidingvulverhoudingen en het beheer van de buigradius vereist. De Cat6a-infrastructuur ondersteunt ook PoE-toepassingen tot 100 watt en biedt plaats aan apparaten die veel energie verbruiken, zoals PTZ-camera's en LED-verlichtingssystemen.

Structurele varianten en installatieconfiguraties

Patchpaneelfabrieken bieden meerdere structurele varianten om uiteenlopende implementatiescenario's aan te pakken. Het belangrijkste onderscheid ligt tussen voorgeladen (vaste jack) panelen en modulaire (blanco keystone) panelen. Voorgeladen panelen zijn voorzien van in de fabriek geïnstalleerde RJ45-aansluitingen met geïntegreerde IDC-aansluitblokken, die een kant-en-klare oplossing bieden voor homogene netwerken. Modulaire panelen worden geleverd als een leeg chassis met keystone-jack-sleuven, waardoor maatwerk met Cat6a-, glasvezel- of multimediamodules mogelijk is naarmate de vereisten evolueren.

De aansluitmethode op het achterpaneel heeft een aanzienlijke invloed op de installatiesnelheid en betrouwbaarheid op lange termijn. Traditionele punchdown-modules van het type 110 vereisen een speciaal punchdown-gereedschap om geleiders in IDC-contacten te plaatsen, waardoor gasdichte verbindingen worden bereikt door mechanische verplaatsing van de isolatie. Modules van het Krone-type bieden een alternatief aansluitprofiel, terwijl dubbele IDC-ontwerpen beide gereedschapstypen accepteren voor maximale flexibiliteit. Gereedschapsloze connectorsystemen vertegenwoordigen de nieuwste innovatie, waarbij gebruik wordt gemaakt van veerbelaste grendels die geleiders zonder handgereedschap beveiligen, waardoor de installatietijd wordt teruggebracht tot ongeveer 3 seconden per geleider en het risico van overmatig ponsen of onvolledige plaatsing wordt geëlimineerd.

In een rack gemonteerde installatie blijft de dominante implementatiemethode voor bedrijfsomgevingen. Standaard panelen met een breedte van 19 inch schuiven in serverrackrails en worden vastgezet met schroeven via voorgeboorde zijflenzen. De 1U-hoogtespecificatie (44,45 mm) maximaliseert de verticale dichtheid, terwijl 2U-configuraties extra kabelbeheerruimte bieden voor installaties met een groot aantal poorten. Aan de muur gemonteerde panelen zijn geschikt voor scenario's waarin vloerstaande racks onpraktisch zijn, met geïntegreerde montagebeugels en kabelinvoerwartels aan de achterkant om de buigradius te behouden.

Patchpaneel versus ODF: functionele grenzen

Hoewel zowel patchpanelen als Optical Distribution Frames (ODF's) glasvezelverbindingen organiseren, vervullen ze fundamenteel verschillende rollen binnen netwerkhiërarchieën. Een patchpaneel werkt als een modulair cross-connect-apparaat voor lokale distributie, waarbij doorgaans 24 tot 576 poorten zijn ondergebracht in een in een rack te monteren chassis. Een ODF functioneert als een gecentraliseerd beheersysteem met hoge capaciteit dat duizenden vezels kan afsluiten, waarbij splice trays, splittermodules en uitgebreide kabelrouteringsinfrastructuur worden geïntegreerd in een speciale kast of frame.

Het schaalverschil is aanzienlijk: een standaard 1U-patchpaneel beheert 24 tot 48 glasvezeladapters, terwijl een ODF-kast op volledige hoogte plaats biedt aan 1.000 tot 5.000 vezels verdeeld over meerdere uitklapbare modules. Patchpanelen geven prioriteit aan patching aan de voorzijde voor snelle herconfiguratie, met een beperkte lascapaciteit (doorgaans 1 tot 4 trays per eenheid). ODF's leggen de nadruk op massasplitsing aan de achterkant, met speciale paden voor invoer van voedingskabels en uitgebreide slappe opslagringen die 1,5 tot 2 meter servicelus per inkomende kabel behouden.

Vanuit een implementatieperspectief blinken patchpanelen uit in horizontale distributiegebieden in datacenters en enterprise intermediate distribution frames (IDF's), waar technici regelmatig MAC-bewerkingen uitvoeren. ODF's domineren telecomcentrales, grootstedelijke backbone-knooppunten en FTTH-distributiehubs, waar massale splitsing van externe fabriekskabels en glasvezelbescherming op lange termijn voorrang hebben. Veel grote faciliteiten maken gebruik van een hybride architectuur: ODF's eindigen inkomende voedingskabels op het hoofddistributiegebied, terwijl patchpanelen de cross-connect distributie naar individuele serverracks of apparatuurzones verzorgen.

Materiaalkwaliteit en productienormen

Toonaangevende patchpaneelfabrieken houden zich aan strenge materiaal- en procesnormen om betrouwbaarheid op de lange termijn te garanderen. De specificatie van het chassismateriaal vereist doorgaans SPCC koudgewalst staal met een dikte van 16 gauge (1,5 mm) voor structurele stijfheid, waardoor het doorbuigen van het paneel tijdens de montage wordt voorkomen. De oppervlaktebehandeling omvat een voorbehandeling met fosfaat gevolgd door elektrostatische poedercoating, waardoor een filmdikte van minimaal 60 micron wordt bereikt voor corrosiebestendigheid.

Contactmaterialen in RJ45-aansluitingen en IDC-modules maken gebruik van fosforbronssubstraten met nikkelonderlaag en gouden flitsoverlaag. De dikte van de goudlaag varieert van 3 tot 50 micro-inch, afhankelijk van het prestatieniveau, waarbij een dikkere laag is gespecificeerd voor omgevingen met een hoge invoegcyclus. De IDC-contacten moeten veerkracht behouden gedurende 200 aansluitcycli zonder noemenswaardige verslechtering, waardoor betrouwbare gasdichte verbindingen gedurende de hele levensduur van het product worden gegarandeerd.

Kwaliteitsborgingsprotocollen omvatten 100% elektrische continuïteitstests, verificatie van invoegverlies (gericht op minder dan 0,1 dB per verbinding) en meting van retourverlies voor afgeschermde configuraties. Omgevingstests onderwerpen monsters aan temperatuurwisselingen (-40 graden C tot 70 graden C), blootstelling aan vochtigheid (95% RH) en zoutsproeicorrosie (48 uur bij 5% NaCl-concentratie) om de hechting van de coating en de contactintegriteit onder ongunstige omstandigheden te valideren.

Kabelbeheer en buigradiuscontrole

Effectief kabelbeheer binnen patchpaneelinstallaties heeft een directe invloed op de signaalintegriteit en de toegankelijkheid voor onderhoud. De specificatie voor de minimale buigradius verschilt per kabelcategorie: Cat5e- en Cat6-kabels vereisen een minimale buigradius van vier keer de kabeldiameter (ongeveer 25 mm voor typische kabels van 6 mm), terwijl afgeschermde Cat6a-kabels acht keer de diameter nodig hebben vanwege hun grotere geleiderafmetingen en afschermingslagen.

Patchpaneelfabrieken integreren functies voor kabelbeheer, waaronder horizontale en verticale kabelmanagers, trekontlastingsbalken en labelstrips. Schuine patchpaneelontwerpen (30 graden of 45 graden poort aan de voorkant) verminderen de behoefte aan horizontale kabelmanagers voor het paneel, waardoor de luchtstroom wordt verbeterd en de rommel in het rack wordt verminderd. Configuraties voor kabelinvoer aan de achterkant met IDC-modules van 90 graden leiden horizontale kabels naar beneden in verticale kabelmanagers, waarbij de juiste buigradius behouden blijft en de efficiëntie van de rackruimte wordt gemaximaliseerd.

Voor glasvezelpatchpanelen wordt de controle van de buigradius nog belangrijker. Single-mode vezels (OS2) vertonen een verhoogde demping bij lange golflengten wanneer ze worden gebogen onder een straal van minder dan 30 mm, terwijl multimode vezels (OM3/OM4) een minimale straal van 20 mm vereisen om verslechtering van de modale dispersie te voorkomen. Patchpaneelontwerpen voor glasvezeltoepassingen omvatten routeringsringen en slappe opslagspoelen die deze geometrische beperkingen afdwingen, met adapterkleurcodering volgens TIA-standaarden: blauw voor OS2 single-mode, aqua voor OM3/OM4 multimode en limoengroen voor OM5 wideband multimode.

Afschermingsoverwegingen en EMI-beperking

De beslissing tussen niet-afgeschermde (UTP) en afgeschermde (FTP/S-FTP) patchpanelen is afhankelijk van de elektromagnetische omgeving en toepassingsvereisten. Niet-afgeschermde panelen zijn voldoende voor standaard kantooromgevingen met minimale elektromagnetische interferentie, waardoor de kosten lager zijn en de installatie eenvoudiger. Afgeschermde configuraties worden noodzakelijk in industriële omgevingen, medische faciliteiten en datacenters met hoge dichtheid, waar buitenaardse overspraak en externe EMI de signaalintegriteit bedreigen.

Afgeschermde patchpanelen zijn voorzien van een volledig gemetalliseerd chassis met doorlopende aardingspaden, waardoor een goede aardverbinding via de aardingsrail van het rack vereist is. De effectiviteit van de afscherming zorgt doorgaans voor een vermindering van de uitgestraalde emissies met 40 tot 60 dB over het spectrum van 30 MHz tot 1 GHz. Bij het inzetten van afgeschermde systemen moet de continuïteit over het hele kanaal worden gehandhaafd: afgeschermde kabel, afgeschermde connectoren, afgeschermde patchpanelen en goed geaarde apparatuurbehuizingen. Elke discontinuïteit in het afschermingspad creëert een antenne-effect dat de gevoeligheid voor interferentie feitelijk kan vergroten.

PoE-toepassingen (tot 100 watt bij 90 volt) profiteren vooral van afgeschermde patchpanelen, omdat de hogere stroomniveaus in gebundelde kabelconfiguraties magnetische velden genereren die overspraak in aangrenzende paren veroorzaken. Afgeschermde Cat6a-patchpanelen met S/FTP-constructie bieden de nodige isolatie voor een betrouwbare werking van apparaten met hoog vermogen over de volledige kanaalafstand van 100 meter.

Inkooprichtlijnen en fabrieksselectiecriteria

Bij het evalueren van partnerschappen met patchpaneelfabrieken moeten inkoopprofessionals een aantal kritische mogelijkheden verifiëren die verder gaan dan de basisproductspecificaties. Flexibiliteit op het gebied van maatwerk vormt een primaire onderscheidende factor: toonaangevende fabrieken bieden OEM-diensten aan, waaronder aangepaste poortaantallen (niet-standaard configuraties met 16, 32 of 64 poorten), gespecialiseerde etiketteersystemen en private-label branding. De productiecapaciteit moet aansluiten bij de omvang van het project, waarbij Tier-1-fabrieken een maandelijkse productie van 50.000 eenheden over meerdere categorieën heen handhaven.

Certificeringsportfolio biedt objectief bewijs van naleving van de kwaliteit. Essentiële certificeringen omvatten ISO 9001 voor kwaliteitsmanagementsystemen, CE-markering voor toegang tot de Europese markt, RoHS-naleving voor beperkingen op gevaarlijke stoffen en ETL/UL-lijst voor Noord-Amerikaanse elektrische veiligheid. Fabrieksauditmogelijkheden, waaronder inspectie ter plaatse van productielijnen, testlaboratoria en opslag van grondstoffen, maken verificatie van geclaimde productienormen mogelijk.

Diepte van technische ondersteuning wordt cruciaal voor complexe projecten. Fabrieken met interne engineeringteams kunnen AutoCAD-rekhoogtetekeningen, Bill of Materials (BOM)-optimalisatie en pre-configuratiediensten leveren, zoals voorgeladen keystone-aansluitingen of voorgemonteerde kabelassemblages. De consistentie van de doorlooptijd, doorgaans 15 tot 30 dagen voor standaardproducten en 45 tot 60 dagen voor aangepaste configuraties, moet contractueel worden gegarandeerd met boeteclausules voor vertraging.

Toekomstbestendigheid en schaalbaarheidsplanning

Bij het plannen van de netwerkinfrastructuur moet worden geanticipeerd op de groei van de bandbreedte over een periode van tien tot vijftien jaar. De huidige trends in de sector wijzen op een geleidelijke migratie van 1 Gbps naar 10 Gbps op de desktop, waarbij 25 Gbps en 100 Gbps aggregatie standaard wordt in datacenterlagen. De selectie van patchpanelen moet deze evolutie kunnen opvangen zonder dat een volledige vervanging van de infrastructuur nodig is.

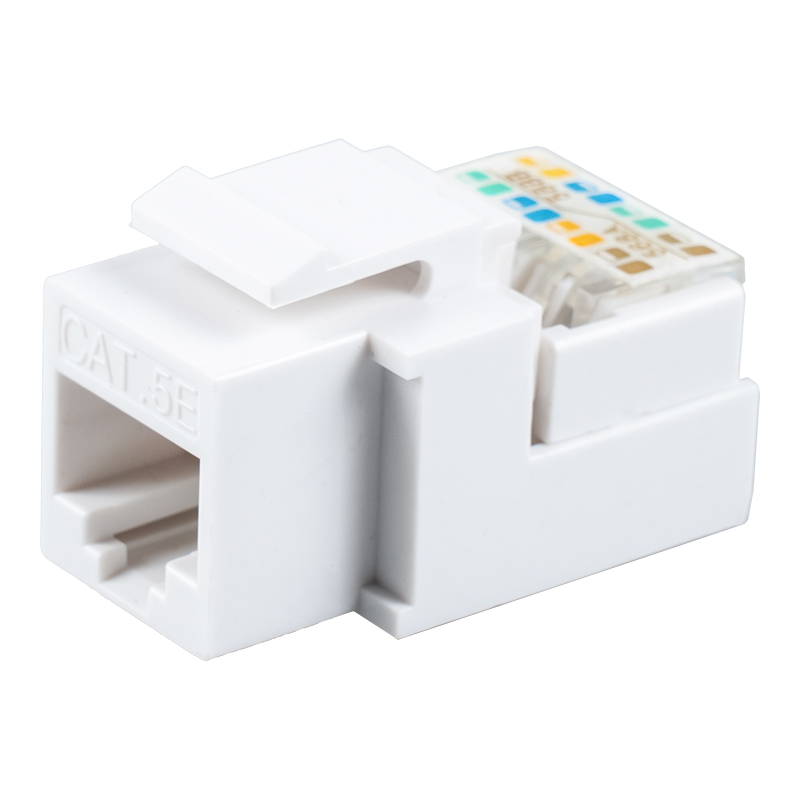

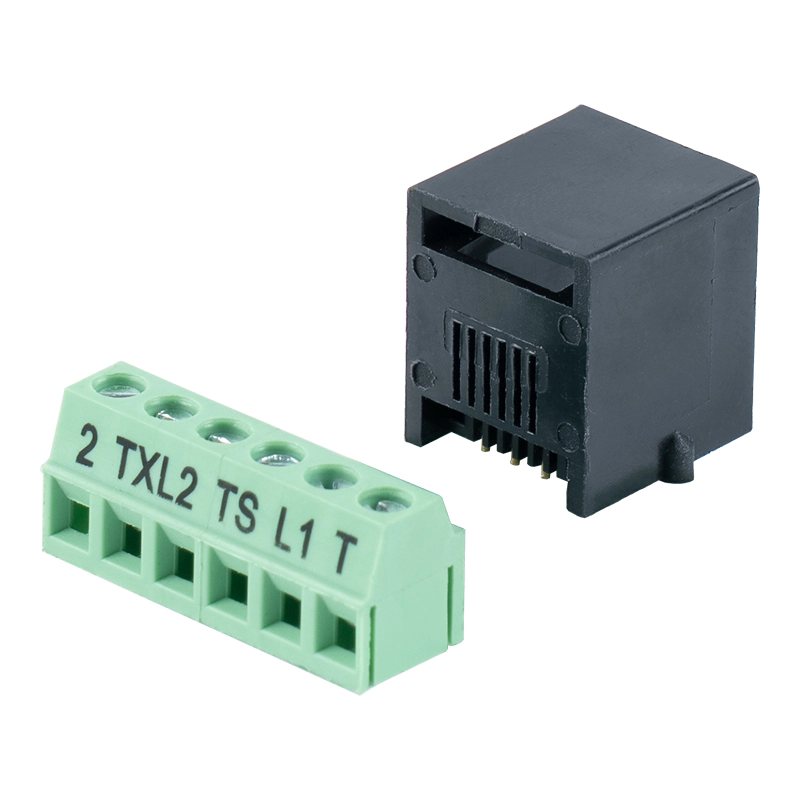

Modulaire blanco patchpanelen bieden de hoogste toekomstbestendigheidswaarde, waardoor stapsgewijze upgrades van Cat6 naar Cat6a of glasvezelmodules mogelijk zijn, aangezien individuele werkgebieden een hogere bandbreedte vereisen. De Keystone Jack-standaard garandeert interoperabiliteit tussen fabrikanten, hoewel prestatieverificatietests worden aanbevolen bij het mixen van merken binnen een kanaal. Voor datacentertoepassingen ondersteunen panelen met hoge dichtheid en MPO-trunkconnectiviteit een snelle migratie van 10G naar 40G/100G met behulp van breakout-cassettes, waardoor het aantal fysieke kabels met 75% wordt verminderd in vergelijking met individuele LC-duplexverbindingen.

Bij de planning van de reservecapaciteit moet 30 tot 50% van de patchpaneelpoorten worden gereserveerd voor toekomstige uitbreiding, waarbij fysieke rackruimte wordt toegewezen voor extra panelen vóór de eerste implementatie. Deze aanpak vermijdt het kostbare en ontwrichtende proces van rack-herconfiguratie nadat de faciliteit operationeel is. Etiketteringsystemen moeten gestructureerde identificatie implementeren die is afgestemd op de TIA-606-normen, met behulp van machinaal gedrukte, hittebestendige labels die leesbaar blijven gedurende de gehele levenscyclus van de infrastructuur.
