Hoe u een betrouwbare Keystone Jack- en patchpaneelfabriek kiest

Een betrouwbare fabriek voor gestructureerde bekabelingscomponenten kan op drie manieren worden bevestigd: zij produceert de volledige productfamilie in eigen huis, van gereedschapsloze stekkers en keystone-jacks tot patchpanelen en frontplaten, zij beschikt over erkende certificeringen zoals UL, CE, RoHS en ISO9001, en zij kan voor elke productiebatch traceerbare kwaliteitsrecords tonen. Kopers die deze drie punten controleren voordat ze een bestelling plaatsen, vermijden de meeste sourcingproblemen die zich voordoen bij de aanschaf van netwerkbekabeling, waaronder inconsistente poortafmetingen, onstabiele contactplaten en niet-overeenkomende kleurcoderingen tussen accessoires.

Gereedschapsloze stekker, afgeschermde RJ45 gereedschapsloze stekker en productie van RJ45-connectoren

Een pluggenfabriek zonder gereedschap bouwt RJ45-connectoren die zonder krimpgereedschap op een kabel eindigen, met behulp van een veerbelast of schroefvergrendelingsmechanisme in plaats van de ponsbladen die te vinden zijn op een traditionele fabriekslijn voor RJ45-connectoren. Dit is van belang voor installateurs omdat een standaard krimpplug sterk afhankelijk is van gereedschapskalibratie, terwijl een gereedschapsloze connector ervoor zorgt dat de aansluiting consistent is van technicus tot technicus ter plaatse.

Neem contact op met Plateren

Betrouwbare fabrieken voor connectoren zonder gereedschap gebruiken gouden flash-plating op de contactpennen, gewoonlijk in het bereik van 15 tot 50 micro-inch, om oxidatie tegen te gaan en het invoegverlies stabiel te houden tijdens herhaalde paringscycli.

Afgeschermde versies

Een afgeschermde RJ45-pluggenfabriek zonder gereedschap voegt een metalen omhulsel en afvoerdraadpad rond het contactblok toe, wat nodig is overal waar kabels in de buurt van motoren, verlichtingsvoorschakelapparaten of industriële stroomleidingen lopen die EMI genereren.

Tolerantie op het gebied van huisvesting

De spuitgiettolerantie op de stekkerbehuizing bepaalt hoe stevig de grendel in een keystone-aansluiting of patchpaneelpoort klikt, wat een gemakkelijke manier is om de kwaliteit van het gereedschap te beoordelen tijdens een fabrieksaudit.

Keystone Jac, Modulaire Jack en 90 graden Keystone Jack Opties

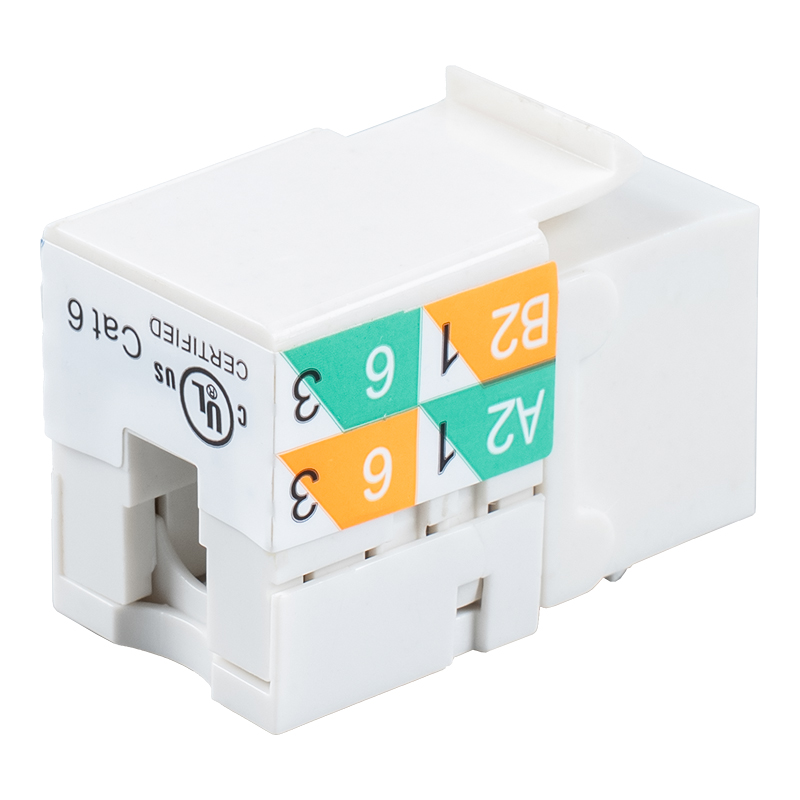

Een keystone jack-fabriek en een modulaire jack-fabriek beschrijven in feite dezelfde productfamilie, aangezien de keystone-vormfactor het modulaire inzetstuk is dat in een frontplaat of patchpaneel klikt. De belangrijkste ontwerpbeslissing waarmee kopers worden geconfronteerd, is tussen een rechte ingang en een 90 graden keystone-aansluiting, waarbij de kabel zijwaarts wordt geleid voor installaties waar de wand- of kastdiepte beperkt is.

Functie	Standaard Keystone-aansluiting	Keystone-aansluiting van 90 graden
Richting kabeluitgang	Recht terug	Zijkant schuin
Beste pasvorm	Open patchpanelen, standaard inbouwdozen	Dozen met ondiepe bodem, frontplaten met laag profiel
Beëindigingsmethode	180 graden IDC punch-down	180 graden IDC punch-down
Typische nominale paringscycli	750 cycli per TIA-568-referentie	750 cycli per TIA-568-referentie

Wanneer u een Keystone Jack-fabriek controleert, vraag dan naar de vlamclassificatie van de behuizingshars. Plastic met een UL94V-0-classificatie is de basis die de meeste datacenterspecificaties vereisen, en deze moet consistent zijn voor zowel de rechte als de 90 graden keystone-jackversies.

Productiecapaciteit voor patchpanelen en frontplaten

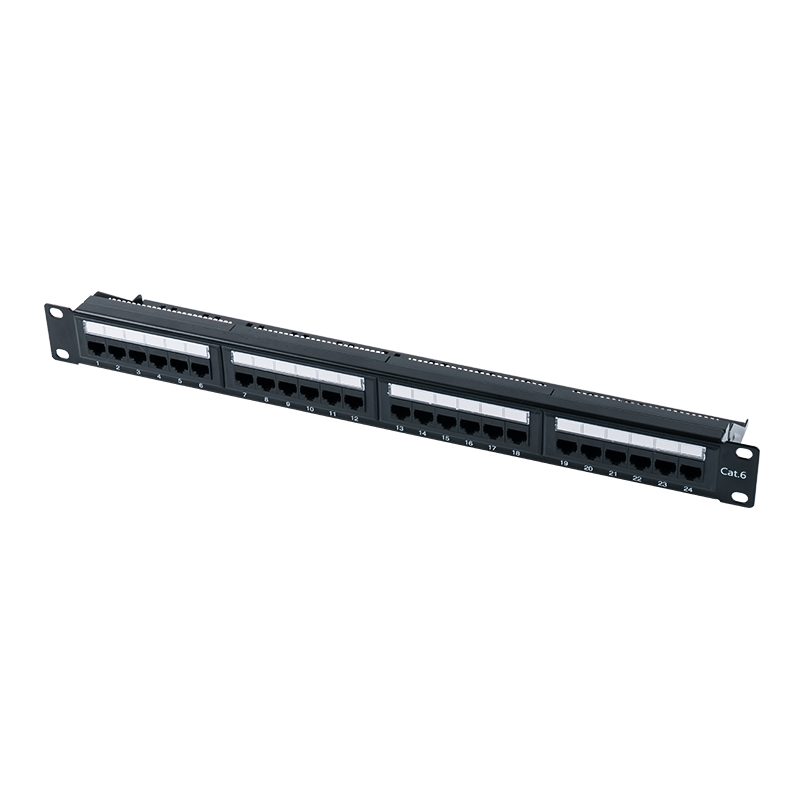

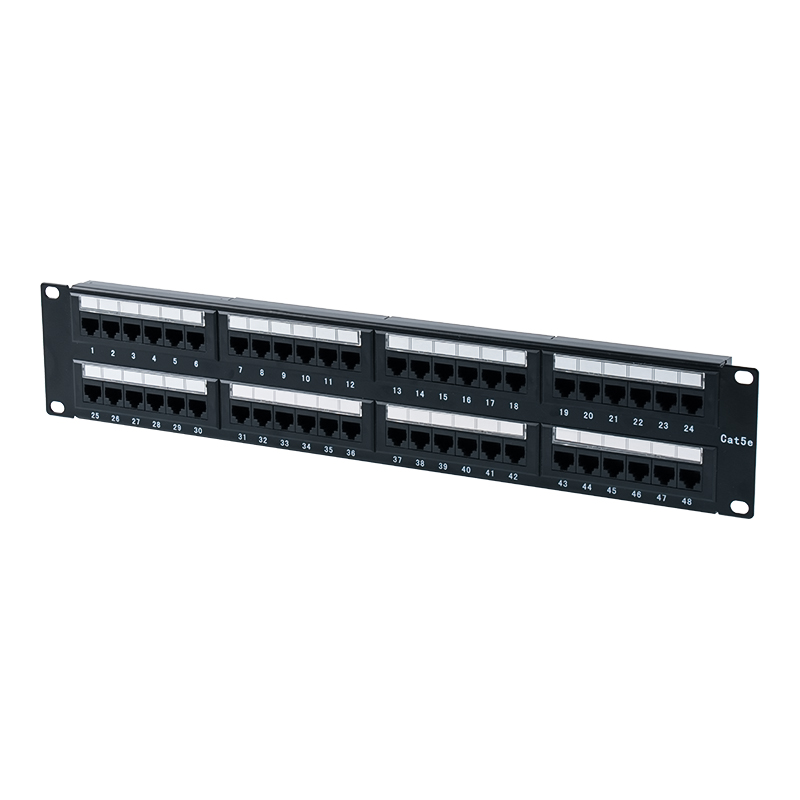

Een patchpaneelfabriek heeft metaalstans- en poedercoatinglijnen nodig om consistente 24-poorts en 48-poorts frames te produceren, omdat een kromgetrokken of verkeerd uitgelijnd paneel de poortafstand over een heel rack verstoort. Een frontplatenfabriek werkt op kleinere schaal, maar heeft nog steeds schimmelconsistentie nodig, omdat een frontplaat die niet vlak tegen de muur ligt een van de meest voorkomende klachten is die installateurs naar voren brengen.

Kopers die beide producten bij één leverancier betrekken, profiteren van bijpassende poortuitsparingen, omdat een keystone-aansluiting uit diezelfde fabriek gegarandeerd in het patchpaneel en de frontplaat klikt zonder een secundaire adapter.

24 / 48

Gemeenschappelijke patchpaneelpoorttellingen

1 tot 6

Poorten per frontplaatontwerp

1U / 2U

Standaard rackpaneelhoogten

Kernproductassortiment gestructureerde bekabeling

De productfamilies waarnaar in deze handleiding wordt verwezen, worden samen op één productievloer vervaardigd, waardoor de poortafmetingen, beplating en behuizingskleuren consistent blijven gedurende de gehele installatie.

Gereedschapsloze stekker

Keystone Jack

Gezichtsplaat

Patchpaneel

Kabelbeheerder

Accessoires voor kabelbeheer, montagedoos, onderdoos en inline-koppeling

Naast de connector en de jack zelf omvat een complete bekabelingsbestelling doorgaans meerdere accessoirecategorieën die één enkele kabelbeheerfabriek samen kan leveren.

Kabelbeheerder
Horizontale en verticale kabelmanagers houden patchkabels boven en onder een patchpaneel geordend, waardoor de druk op de aangesloten poorten wordt verminderd en latere bewegingen of wijzigingen veel sneller te traceren zijn.
Montagedoos
Een fabriek voor montagedozen produceert de oppervlaktedozen met een voorplaat op gipsplaat of beton waar geen holte in de muur aanwezig is, wat gebruikelijk is bij renovatieprojecten en industriële gebouwen.
Onderste doos
Een onderkast is de inbouwbehuizing die vóór de afwerking in een muur wordt geplaatst, en een onderkastfabriek moet de openingsgrootte afstemmen op de frontplaatreeks waarmee deze wordt gecombineerd.
Inline-koppeling
Een fabriek voor inline-koppelingen produceert kleine connectoren die worden gebruikt om twee kabeltrajecten met elkaar te verbinden, wat vaak praktischer is dan het terugtrekken van een kabel door een voltooide muur of plafond.

IP68

IP68-connectorfabriek voor buiten- en industriële toepassingen

Een IP68-connectorfabriek bouwt verzegelde varianten van dezelfde keystone-jack- en plugfamilies voor gebruik buiten de gebouwschil. Volgens IEC 60529 betekent een IP68-classificatie dat de behuizing volledig stofdicht is en beschermd blijft tegen voortdurende onderdompeling in water tot meer dan een meter diepte, wat de maatstaf is voor CCTV-systemen buitenshuis, industriële automatiseringslijnen en draadloze apparatuur op daken.

Omdat de afdichtingspakking dikte rond het connectorlichaam toevoegt, moet een IP68-connectorfabriek bevestigen dat het product nog steeds op standaard frontplaten en bodemdozen past, of ernaast een bijpassende buitenbehuizing leveren.

Bandbreedtereferentie over kabelcategorieën

Keystone-aansluitingen en patchpanelen zijn geschikt voor de koperbekabelingscategorie die ze afsluiten. In het onderstaande diagram wordt de gecertificeerde bandbreedte voor elke categorie weergegeven, zoals gedefinieerd in de TIA-568-referentiedocumentatie. Dit is het cijfer dat een fabriek zou moeten kunnen opgeven voor elke aansluiting of paneel in zijn catalogus.

100 MHz Cat5e

250 MHz Kat6

500 MHz Kat6A

600 MHz Kat7

2000 MHz Kat8

Waar kwaliteitscontrolepunten in de productie plaatsvinden

Gestructureerde bekabelingsfabrieken spreiden de inspectie doorgaans over vier fasen, in plaats van te vertrouwen op één enkele eindcontrole. Bij de grondstoffeninspectie worden koper- en harsbatches gescreend, tijdens procestests worden de IDC-nauwkeurigheid en plaatdikte tijdens de run gecontroleerd, tests vóór verzending omvatten draadkaart- en invoegverlies op voltooide eenheden, en een verpakkingscontrole bevestigt de etikettering en poorttellingen voordat de doos wordt verzegeld.

Grondstofinspectie, 20 procent

Testen tijdens het proces, 35 procent

Testen vóór verzending, 30 procent

Verpakkingscontrole, 15 procent

4 fasen

Fabrieksevaluatiechecklist voordat u een bestelling plaatst

Het assortiment overlapt. Bevestig dat de fabriek gereedschapsloze stekkers, keystone-aansluitingen, patchpanelen en frontplaten in eigen huis produceert in plaats van deze via afzonderlijke leveranciers te verhandelen.
Certificering ingesteld. Vraag actuele UL-, CE-, RoHS-, CSA- en ISO9001-documenten op en vergelijk de certificaatnummers met de database van de uitgevende instantie.
Monster testen. Vraag om een draadkaart en een rapport over het invoegverlies van een kleine monsterbatch voordat u een containerbestelling plaatst.
Accessoire matching. Controleer of montagedozen, bodemdozen en inline-koppelingen van dezelfde fabriek passen op de frontplaten en aansluitingen in dezelfde catalogus.
Opties voor buitengebruik. Als een deel van het project zich buiten bevindt, controleer dan of er een connector en behuizing met IP68-classificatie beschikbaar zijn op dezelfde productielijn.

Door keystone-jacks, patchpanelen, gereedschapsloze stekkers en hun accessoires uit één fabriek te halen, wordt het risico op mismatches in afmetingen verminderd en ontstaat er één aanspreekpunt voor certificeringsgegevens en testrapporten. Het doornemen van de bovenstaande checklist tijdens een fabrieksaudit is een praktische manier om te bevestigen dat een leverancier een project kan ondersteunen vanaf het eerste monster tot en met de productie van de volledige container.
