Beste voorplaatgids: hoe u deze op de juiste manier kiest, gebruikt en installeert

Een frontplaat is het paneel dat op de voorkant van een muur of kast is gemonteerd en dat de Keystone-modules, RJ45-aansluitingen of glasvezeladapters erachter vasthoudt en beschermt. Het is niet alleen een cosmetische dekking. Drie banen zijn in de praktijk het belangrijkst:

• Fysieke bescherming — beschermt modules tegen stof, vocht en onbedoelde stoten, zodat de verbinding ook na jarenlang gebruik stabiel blijft.
• Georganiseerde toegang — geeft technici een gestandaardiseerde lay-out, zodat kabeltrajecten kunnen worden gelabeld, getest en verwisseld zonder de muur te openen.
• Afgewerkt uiterlijk — verbergt onbewerkte bedrading en aansluitingen achter een verzonken paneel, wat van belang is voor kantoren, hotels en elke klantgerichte ruimte.

Een enkele verbroken verbinding in een serverruimte kan veel meer kosten aan downtime dan het paneel zelf. Daarom wordt zelfs een kleine plastic frontplaat behandeld als een echt technisch onderdeel in plaats van als een accessoire.

De frontplaten zijn gegroepeerd op basis van de wallbox-standaard en het aantal poorten. Door het type aan te passen aan uw bestaande inbouwdoos voorkomt u de meest voorkomende installatieproblemen: een paneel dat niet in de doos erachter past.

Als u op volume inkoopt, werk dan met één enkele fabriek voor frontplaten dat ook de bijpassende montagedoos en onderdoos levert, houdt de toleranties consistent, wat belangrijker is dan het klinkt: een verschil van 0,5 mm tussen paneel en doos is voldoende om een zichtbare opening in de muur achter te laten.

Naast de afmetingen bepalen vier specificaties of een frontplaat onder reële omstandigheden stand zal houden:

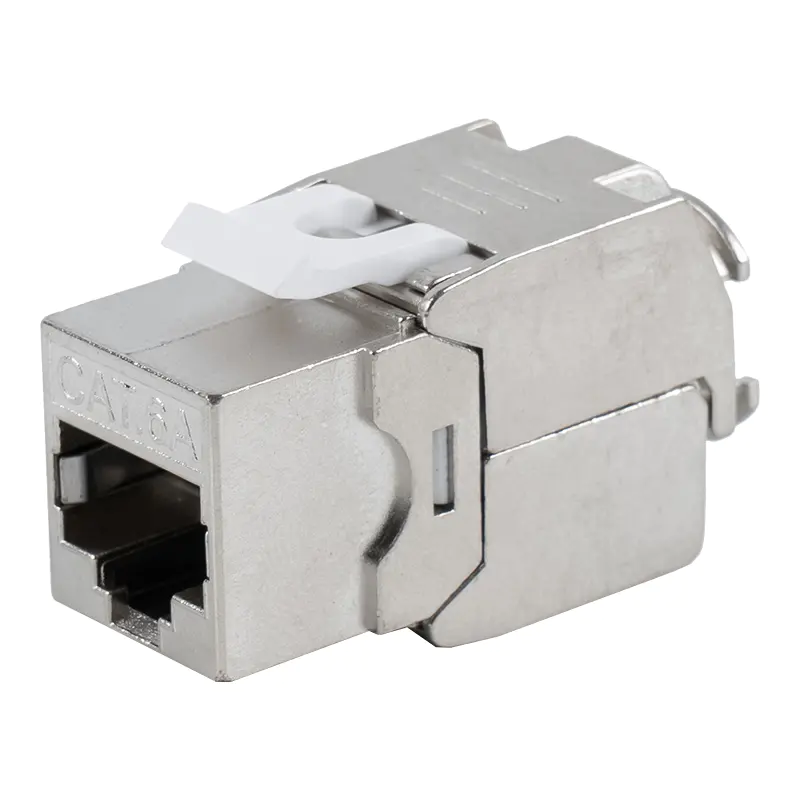

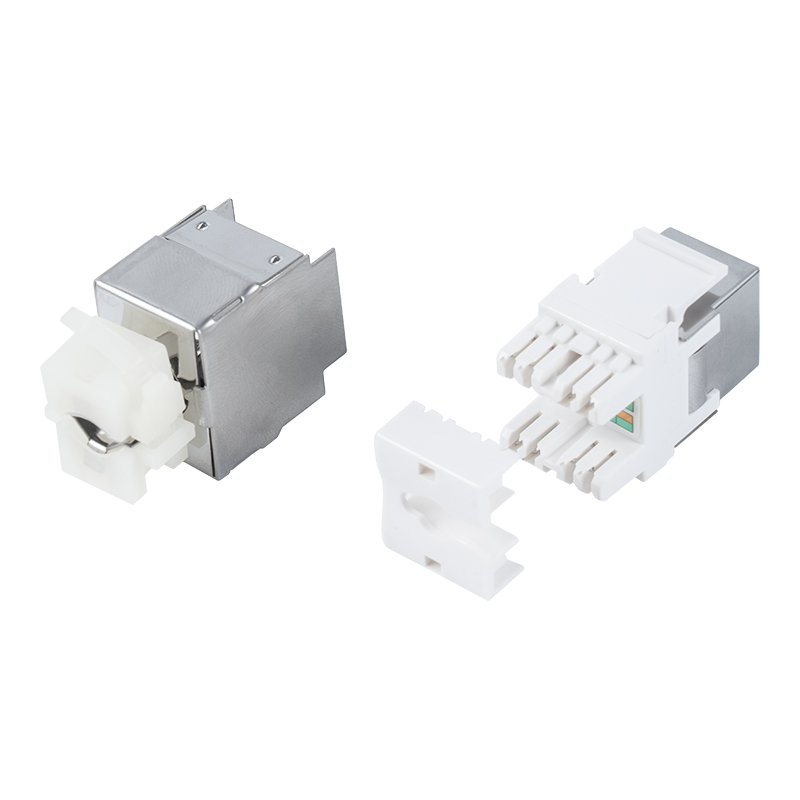

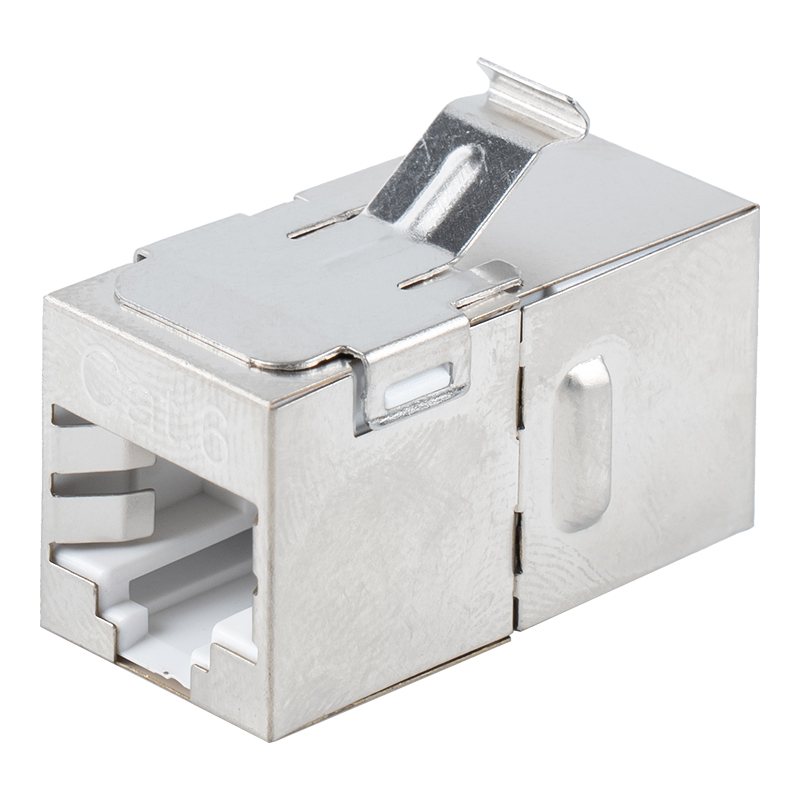

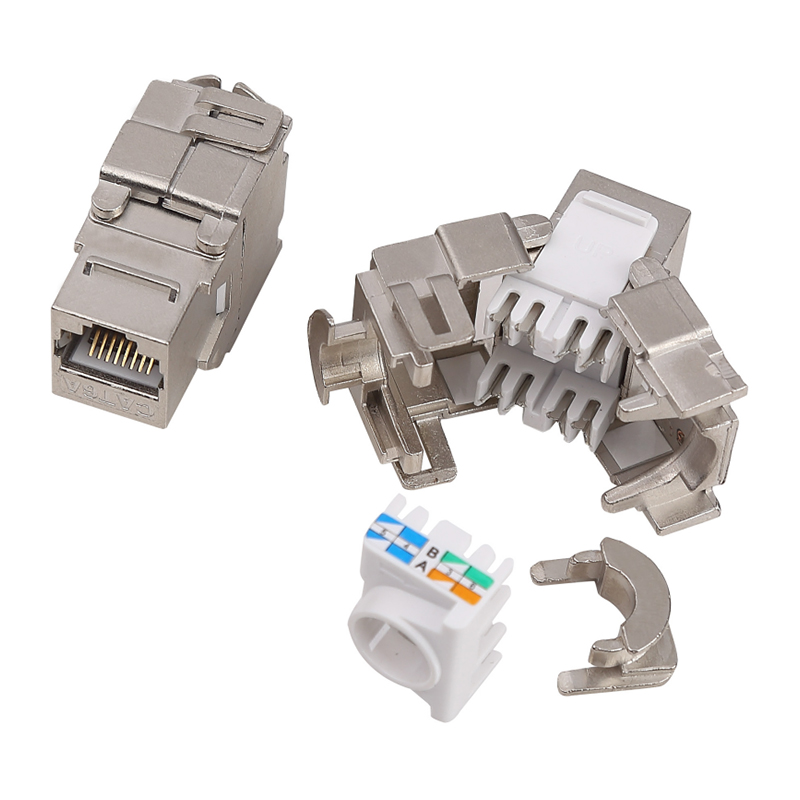

Voor projecten waarbij koper- en glasvezelkabels worden gecombineerd, of waarvoor afgeschermde aansluitingen in de buurt van motoren of liften nodig zijn, is het de moeite waard om het paneel te koppelen aan afgeschermde modules van dezelfde fabrikant. Keystone Jack-fabriek or modulaire jackfabriek om de aarding gedurende de hele run continu te houden.

1. Bevestig het boxtype. Open de wand- of vloerdoos en controleer of het type 86, type 120 of type 80 is voordat u het paneel bestelt.
2. Beëindig eerst de modules. Pons of krimp alle Keystone-modules of connectoren voordat u ze in het paneel plaatst; werken in een gemonteerd paneel gaat langzamer en riskeert krassen op de wandafwerking.
3. Modules in het paneel klikken. De meeste panelen gebruiken een gereedschapsloze kliksluiting; druk op elke module totdat deze gelijk ligt met de voorkant.
4. Kleed de kabel los. Laat 15 tot 20 cm servicelus achter de doos zodat het paneel later kan worden verwijderd zonder opnieuw te moeten afsluiten.
5. Schroef het paneel op de doos. Gebruik eerst de twee centrale schroeven om het paneel uit te lijnen en draai ze vervolgens gelijkmatig vast om kromtrekken van dunne plastic deksels te voorkomen.
6. Label elke poort. Gebruik het voorgeboorde labelvenster om poortnummers onmiddellijk te markeren; deze enkele stap bespaart de meeste tijd bij toekomstige probleemoplossing.

Deze drie termen worden vaak door elkaar gehaald, maar ze spelen verschillende rollen in dezelfde muuropening.

Alle drie afkomstig uit één montagedoos fabriek and onderste doos fabriek vermijdt de pasvormproblemen die ontstaan door het mixen van merken met iets verschillende schroefafstanden.

• Buigradius negeren — het proppen van de kabel in een ondiepe doos belast de mantel en kan de Cat6- of Cat6A-prestaties na verloop van tijd verslechteren.
• Het mengen van afgeschermde en niet-afgeschermde onderdelen — een afgeschermd paneel met niet-afgeschermde modules verbreekt de continuïteit van de aarding en ondermijnt het doel van afscherming.
• De brandbeoordelingscontrole overslaan — veel commerciële uitrustingen mislukken bij de inspectie omdat een goedkoop paneel geen vlamvertragend certificaat heeft.
• Schroeven te strak aandraaien — dunne ABS-panelen kunnen bij de montageoren barsten als de schroeven te hard worden aangedraaid.

Voor grotere implementaties kunt u overtollige speling door een in een rack gemonteerde organizer leiden vanaf een speciale fabriek voor kabelbeheer zorgt ervoor dat de horizontale runs naar elk paneel netjes en gemakkelijker te traceren zijn tijdens audits.

Welke maat frontplaat heb ik nodig? Meet eerst de bestaande muurdoos: 86 x 86 mm is de meest gebruikelijke standaard voor woningen en kantoren, terwijl type 120 geschikt is voor een hogere poortdichtheid.

Kan ik een frontplaat installeren zonder speciaal gereedschap? Ja, de meeste moderne panelen maken gebruik van gereedschapsloze klikmodules en hebben alleen een schroevendraaier nodig voor de twee montageschroeven.

Is een metalen of plastic frontplaat beter? Plastic is lichter en goedkoper voor standaardkantoren; metaal heeft de voorkeur waar slagvastheid of een hoogwaardigere afwerking vereist is.

Werken frontplaten buitenshuis? Alleen als het daarvoor geschikt is: controleer de IP-waarde voordat u het op een blootgestelde of vochtige locatie installeert.

Wat is het kostenvoordeel van het in bulk inkopen? Volumebestellingen komen doorgaans in aanmerking voor OEM-aanpassing en lagere logistieke kosten per eenheid, wat van belang is bij grote implementaties of renovatieprojecten.
